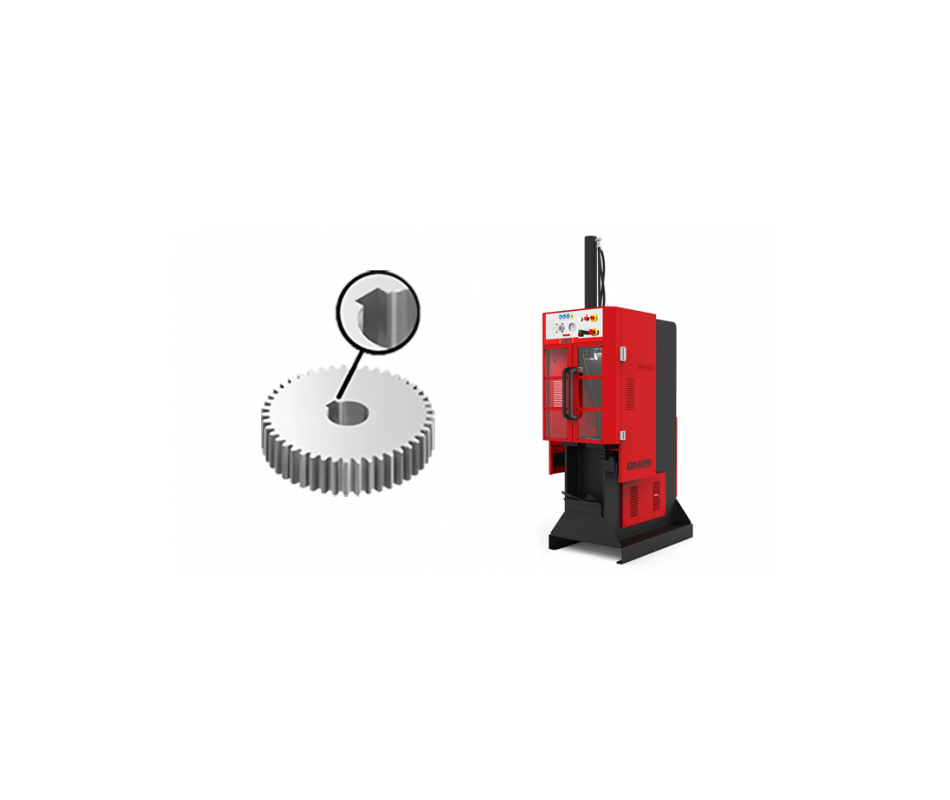

Вертикальный протяжной станок BM25

Гидравлический протяжной станок ВМ25 NARGESA представляет собой цельносварной механизированный стальной моноблок. Станок предназначен для протягивания желобков и шпоночных пазов на всех видах деталей: зубчатых колёсах, роликах, шестерёнках...
Станок также используется для разъединения окислившихся деталей, монтажа и демонтажа подшипников и так далее...

Запрос котировок 3 года гарантии Доставка по всему миру

Технические характеристики

Вертикальный протяжной станок ВМ25 предназначен для малого и среднего производства и характеризуется универсальностью, надёжностью и быстротой установки:

УНИВЕРСАЛЬНОСТЬ: Станок предназначен для протягивания всех форм и разных допусков. 2-х миллиметровые шпоночные пазы от 2 до 25мм или 1дюйма. Станок также используется для разъединения окислившихся деталей, монтажа и демонтажа подшипников и так далее...
НАДЕЖНОСТЬ: Точность изготовления пазов с требуемым допуском.
ПРОСТОТА В ИСПОЛЬЗОВАНИИ: не нужно быть опытным оператором для работы на станке.
БЫСТРАЯ УСТАНОВКА: подготовка станка к обработке детали протягиванием занимает около 1 минуты.
ПРЕИМУЩЕСТВА: станок может работать как в паре с токарным, так и являться частью обрабатывающего центра. Один оператор с легкостью может справляться с обслуживанием нескольких станков.

Структура

Стол из механизированного моноблока
Нижняя станина размещена на поддоне для легкой транспортировки станка на рабочее место или места хранения
Светодиодная LED фронтальная подсветка
Ручное управление для лучшего контроля протяжки.
Низкий уровень шума,благодаря чему улучшается качество работы оператора.
Фронтальная защита из поликарбоната, позволяющая видеть процесс протягивания.
Переднее открытие с предохранительными петлями.
В стандартную комплектацию включена оснастка для позиционирования деталей. Этот инструмент устанавливается и закрепляется на столе в точном положении, так что деталь для протягивания легко и быстро устанавливается в правильном положении. Нет необходимости держать деталь.
Гидравлическое масло CEPSA HIDRAULICO HM 68

Протяжки

Поставляемые протяжки от одной из лучших марок мирового уровня.
Производятся под строгим контролем качества, гарантируя высокую надежность и долговечность.
Производятся в США.
Для каждой протяжки поставляются соотвествующие необходимому допуску шайбы.
Протяжки в миллиметрах и дюймах.
Протяжки различных типов и допусков: ISO J-9, ISO P-9.

Контрольная панель

Панель управления интуитивно понятна и проста в использовании.
Включает в себя таблицу перевода давления в тонны.
Протяжной регулятор давления с манометром.

Безопасность

Протяжной станок BM25 включает все предохранительные устройства в соответствии с нормами ЕС.

ДЕТАЛЬНЫЕ ХАРАКТЕРИСТИКИ

Горловина: горловина 300 мм позволяет без проблем обрабатывать заготовки диаметром до 600 мм.
Фронтальная защита из поликарбоната: две передние двери оснащены окнами из поликарбоната, так что оператор может контролировать процесс протяжки в любое время в полной безопасности.
Освещение рабочего стола: очень важно рассчитывать на правильное освещение внутри протяжной кабины, чтобы оператор мог контролировать весь процесс протяжки
Ящик для сбора стружки: станок имеет выдвижной ящик, в котором собирается весь стружка, которая образуется в процессе протяжки. Это съемный ящик, который можно легко очистить.
Регулятор давления: Используя регулятор давления и манометр, установленный в станке, мы можем отрегулировать рабочее давление так, чтобы оно было идеальным для каждой операции протяжки.

Протяжки поставляются из США и представляют собой одно из лучших предложений на рынке. Изготавливаются под высочайшим контролем качества, что гарантирует надёжность и долговечность.Для каждой протяжки поставляются соотвествующие необходимому допуску шайбы.

Протяжки в миллиметрах и дюймах.
Протяжки различных типов и допусков: ISO J-9, ISO P-9.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мощность мотора: 2,2 Квт / 3 Cv. (Hp).
Трехфазное напряжение: 230/400 Вт.
Гидравлическая мощность: 10 Тн.
Максимальная возможность протягивания: 25 мм.
Скорость работы: 24 мм/с.
Скорость обратного хода: 54 мм/с.
Подача насоса: 7,5 Литров.
Емкость гидравлического бака: 25 литров
Ход шпинделя: 600 мм.
Горловина: 300 мм.
Максимальный диаметр детали: 600 mm (Для других размеров проконсультируйтесь с производителем)
Размеры стола: 420 мм X 420 мм.

Упаковка с железным поддоном и термоусадочной пленкой.
Дополнительно: Упаковка из обработанной по стандарту ISPM15 древесины.

Универсальность, надежность, производительность и простота в использовании делает станок одним из лучших для работы в кузнечных мастерских и средних производств. Под средним производством мы понимаем производительность менее 350 единиц.

Все станки производятся на наших предприятиях в Испании. Гидравлические и электронные компоненты стандартные и производятся ведущими европейскими брендами - Rexroth, Bosch, Roquet, Schneider Electric, LG, Telemecanique, Pizzato и т.д., с сервисными центрами, расположенными по всему миру.

Сертификация согласно нормам Европейского Союза (СЕ) в производстве промышленного оборудования.
